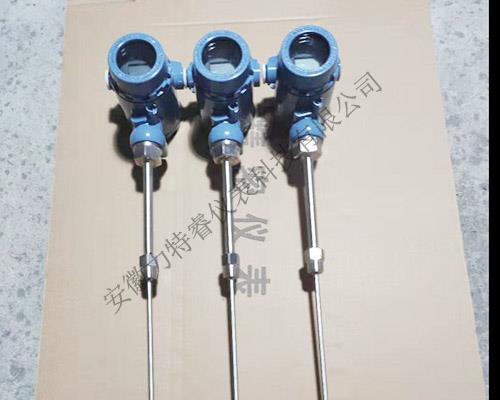

SBWZ-2480一體化溫度變送器

文字：[大][中][小] 手機頁面二維碼

2021/12/21 瀏覽次數：

一鍵分享

鉑電阻溫度變送器直接安裝于Pt100鉑電阻接線盒內（與不同結構形式的鉑電阻構成熱電阻一體化溫度變送器)將熱電阻Pt100的電阻信號轉化為二線制4-20mA輸出。

Pt100溫度變送器用于Pt100鉑電阻信號需要遠距離傳送、現場有較強干擾源存在或信號需要接入DCS系統時使用。SWP-TR-08鉑電阻溫度變送器采用獨特的雙層電路板結構，下層是信號調理電路，上層電路可定義傳感器類型和測量范圍。

1、線性化輸出兩線制4-20mA標準電流信號，模塊化結構

2、熱電阻溫度變送器為引進英國溫度計變送器散件組裝，保持電路、制造工藝、結構和性能與原裝溫度變送器不變。

3、變送器有電源極性反接保護電路，當輸出接線接反時對線路起保護作用（此時回路電流為零）；傳感器的不正確接線無論是高限或低限都將導致變送器輸出飽和；產品具有RFI/EMI保護，有利于提高了測量的穩定性。

4、SWP-TR全部采用進口電子元件，性能可靠，低溫度漂移。

5、SWP-TR溫度變送器量程用戶不能自由修改，由生產商出廠時確認生產。

6、熱電阻溫度變送器電磁兼容性符合歐洲電工委員會（EC)的BS EN 50081-1和BS EN 50082-1標準。

7、熱電阻變送器的接線通過殼體頂部的螺絲端子完成。為符合CE認證，信號輸入接線長度不能超過3米，輸出接線必須是屏蔽電纜，屏蔽線只能在一端接地。

8、變送器的中心孔用于熱電阻信號接線，熱電阻信號線通過螺絲直接擰在變送器的輸入端子上。設計的螺絲端子接受內部或外部接線方式

1、輸入信號：Pt100鉑電阻信號輸入

2、供電電壓：10-30VDC

3、負載電阻：0-500Ω

4、輸出信號：二線制4-20mA，最大30mA

5、熱電阻溫度變送器精度：0.2%FS

6、溫度穩定性：零點漂移標準0.05%FS/℃ 量程漂移標準0.002%FS/℃

7、回路保護：帶反向連接保護（防止電源正負極）

8、溫度變送器功耗：≤0.5W

9、溫度變送器重量：約35克

12、熱電阻溫度變送器外形尺寸：外徑Ф42mm，高度H23mm，安裝孔距33mm，安裝孔Ф5.5m
